Inteligentny sterownik automatycznego odprowadzania wody

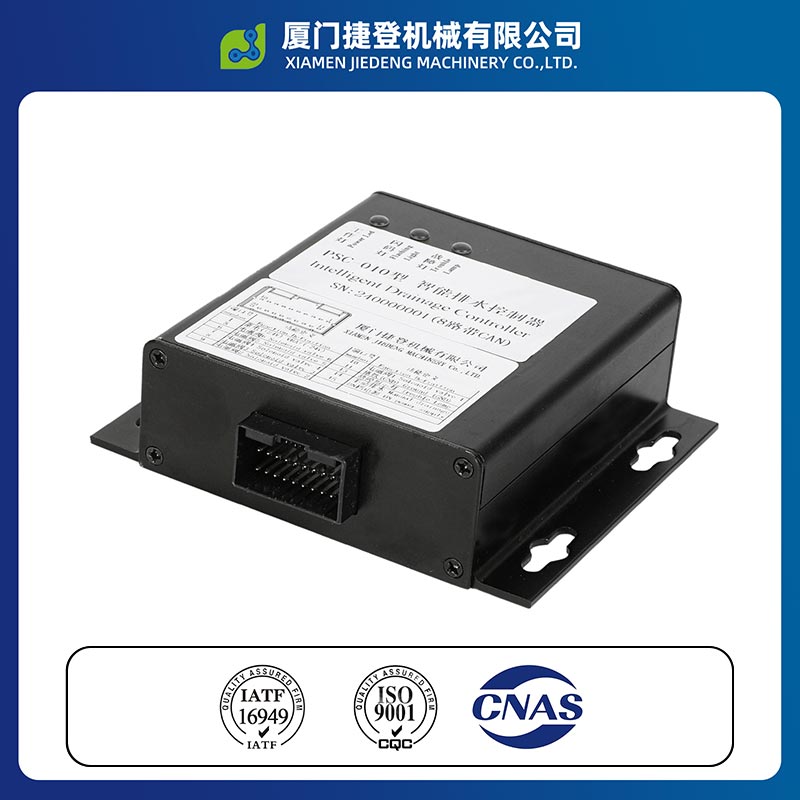

Pozycja PSC-010 Inteligentny automatyczny sterownik drenażowy, specjalnie zaprojektowany przez Xiamen Jiedeng Machinery w Chinach do elektronicznych zaworów spustowych sterujących, ciężkich samochodów ciężarowych i naczep.

Posiada obudowę ze stopu aluminium, wykazujący doskonałą odporność na wstrząsy, rozpraszanie ciepła, pyłoszczelność i odporność na korozję, zdolne przystosowania się do trudnych warunków pracy pojazdu w zakresie od -20°C do +100°C.

Ten produkt jest zasilany prądem stałym o napięciu od 18 V do 36 V i obsługuje 8 kanałów sterujących. Obejmuje to również zwarcie oraz funkcje wykrywania usterek w obwodzie otwartym, o stopniu ochrony IP5X. Jest wyposażony w kompleksowe logika sterowania, obejmująca automatyczny drenaż, ogrzewanie zależne od temperatury i wymuszony drenaż.

Jako producent posiadający wszechstronne możliwości projektowe, nasz produkt jest również wyposażony z kontrolką pracy, migającą kontrolką kodu i kontrolką awarii, ułatwiającą szybką diagnostykę usterek. The sterownik pracuje stabilnie i jest łatwy w utrzymaniu, skutecznie zapewniając bezpieczeństwo obiegu powietrza w pojeździe system drenażowy.

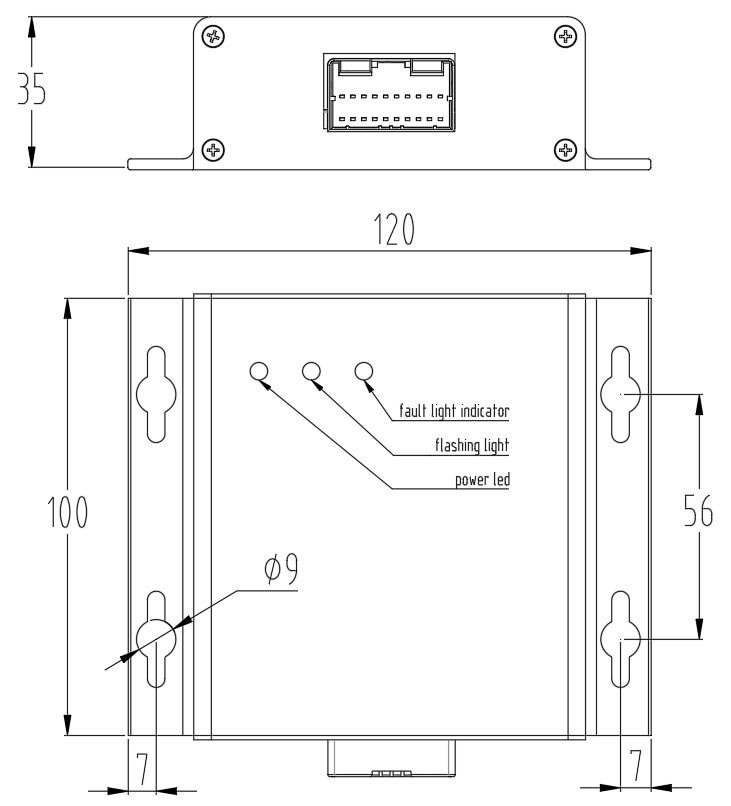

Parametr produktu

Zalety materiałowe obudowy ze stopu aluminium

Ten kontroler jest produkowany w obudowie ze stopu aluminium, charakteryzującej się wyjątkową wytrzymałością konstrukcyjną i temperaturą wydajność rozpraszania. Ten inteligentny sterownik zaworu spustowego przyczepy może działać stabilnie nawet w skomplikowanych warunkach środowiska pojazdu (w tym długotrwałe wibracje, uderzenia i naprzemienne wysokie i niskie temperatury).

Obudowa ze stopu aluminium nie tylko skutecznie opiera się uderzeniom i uszkodzeniom spowodowanym kolizją, ale także szybko rozprasza ciepło generowane przez wewnętrzne elementy podczas pracy, zapobiegając wpływowi wysokich temperatur na sterowanie dokładność.

Jednocześnie ma doskonałe właściwości pyłoszczelne i odporne na korozję, co znacznie poprawia ogólną trwałość i żywotność, dzięki czemu doskonale nadaje się do długotrwałego i niezawodnego użytkowania w trudnych warunkach stan przyczep.

Logika drenażu

Inteligentny sterownik zaworu spustowego do pojazdów ciężarowych jest wyposażony specjalnie w dedykowaną logikę odprowadzania wody przeznaczony do ciężkich samochodów ciężarowych, integrujący funkcje automatycznego drenażu, sterowania ogrzewaniem i wymuszonego drenażu. The szczegóły są następujące:

Opis drenażu

Gdy kluczyk w stacyjce pojazdu znajduje się w pozycji „ON”:

① Gdy temperatura t° > 3℃, natychmiast wykonywany jest cykl drenażu;
② Gdy temperatura t° ≤ 3℃, nie zostanie wykonany żaden cykl włączania ani opróżniania.

Gdy stacyjka znajduje się w pozycji „OFF”:

① Gdy temperatura t° > 3℃, natychmiast wykonywany jest cykl drenażu;
② Gdy temperatura t° ≤ 3℃, drenaż po wyłączeniu zasilania nie zostanie wykonany.

Okres drenażu:

Zawór 1: Raz na 30 minut
Zawory 2 do 8: Raz na 2 godziny
Czas trwania pojedynczego drenażu: 2 sekundy

Opis ogrzewania

Po włączeniu zasilania, gdy kluczyk znajduje się w pozycji „ON”:
Gdy t° ≤ 3℃, załącza się wyjście grzewcze;
Gdy t° ≥ 5℃, moc grzewcza zostaje zatrzymana.
Podczas włączania po ustawieniu kluczyka w stacyjce w pozycji „ON”, gdy t° > 3℃, wyjście grzewcze pozostaje nieaktywne.

Opis wymuszonego drenażu

Naciśnij i przytrzymaj przycisk wymuszonego drenażu, aby włączyć wymuszony drenaż;
Zwolnij przycisk, aby natychmiast zatrzymać wymuszony drenaż.

Diagnoza usterek

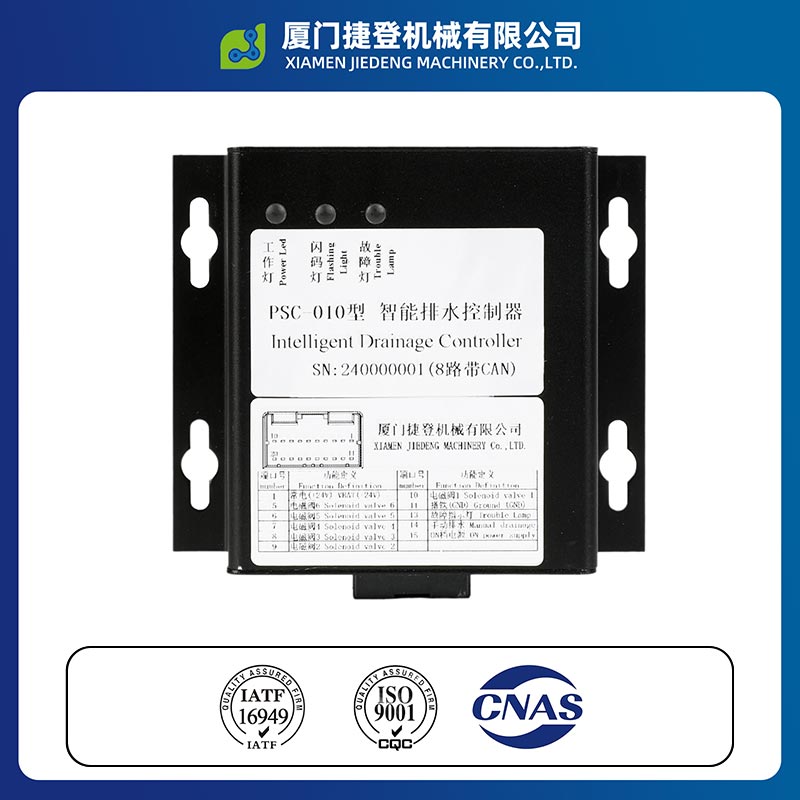

Na panelu sterownika automatycznego zaworu spustowego zbiornika powietrza znajdują się kontrolki działania, migający kod lampki kontrolne i kontrolki usterek. W przypadku nieprawidłowego działania urządzenia te kontrolki zaświecą się lub błysku, co pozwala na szybką i wstępną diagnostykę usterek na podstawie stanu lampki.

Za konkretną winę definicji, w celu rozwiązywania problemów zapoznaj się z poniższą tabelą.
